亚洲保温材料与节能技术展览会（上海）

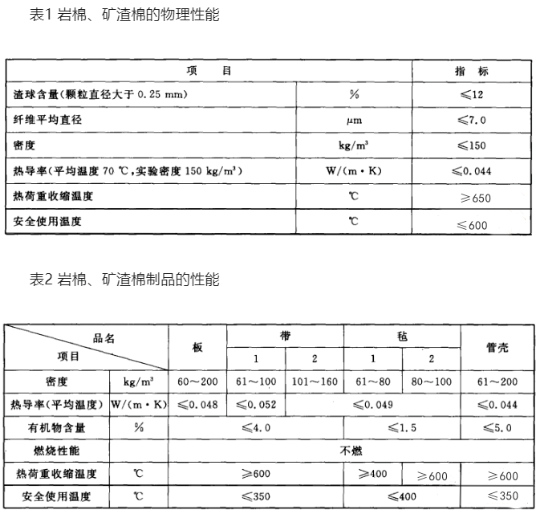

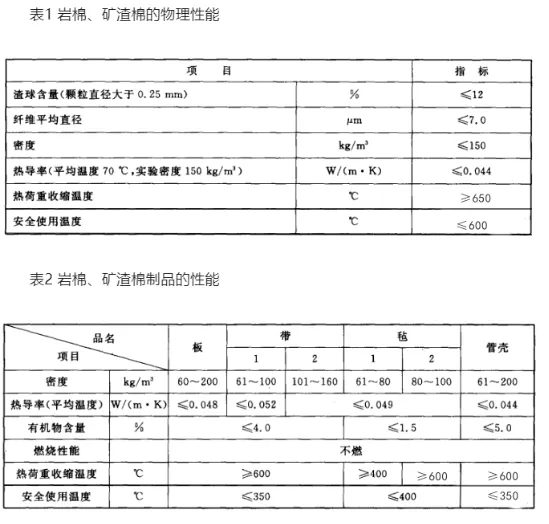

岩棉主要是由熔融天然火成岩制成的一种矿物棉，矿渣棉则是由熔融矿渣制成的一种矿物棉。岩棉和矿渣棉用于制成各种绝热制品，如板、带、毡、缝毡、管件、壳体等。岩棉、矿渣棉物理性能见表1,岩棉、矿渣棉制品性能见表2。

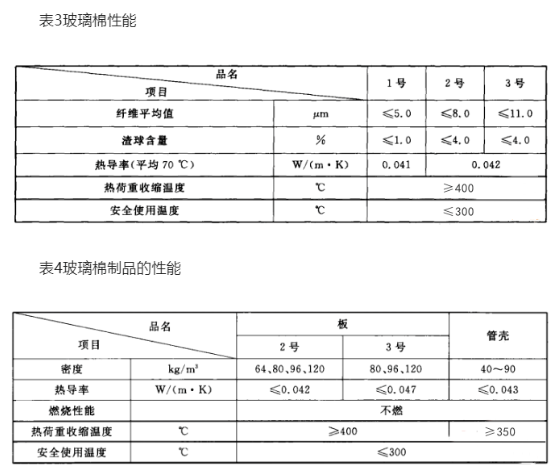

绝热玻璃棉是由熔融玻璃原料或玻璃制成的一种矿物棉。它用于各种制品，可以做成防水玻璃棉，使其吸湿率≤5%,憎水率≥98%。玻璃棉按纤维平均直径分为三种，其性能见表3。若玻璃棉采用离心法生产，则渣球含量≤0.3%。玻璃棉主要制品有板和管件、壳体，性能见表4。

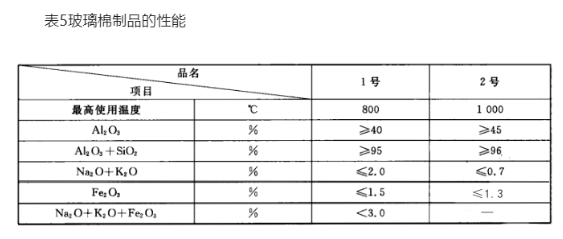

硅酸铝纤维是由熔融状硅酸铝矿物制成的一种矿物棉。硅酸铝按使用温度不同分成四类。电站保温主要使用1号、2号两种，它们安全使用温度与最高使用温度相同，其主要指标见表5。

硅酸铝制品主要有硅酸铝纤维板、硅酸铝毡和硅酸铝纤维毯。硅酸铝纤维板是用粘结剂把棉粘结成具有一定刚度的板块制品;毡是用鼓结剂制成柔性毡制品;硅酸铝纤维毯毯是不加粘结剂而采用针刺使其纤维相互连结制成柔性毯状制品。如果在生产制品时经水洗除部分渣球，并施加粘结剂压制或真空脱水方法成型、干燥而成，称为湿法制作;而在成棉过程中加入热固性粘结剂，经过加热固化而成的制品，或者将不加粘结剂的硅酸铝采用针刺等方法制得的制品，称为干法制品。

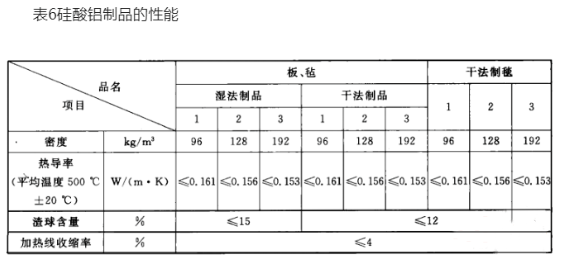

干法制品渣球含量≤12%，湿法制品渣球含量≤15%，各种湿法制品含水率≤1.0%。硅酸铝制品性能见表6。

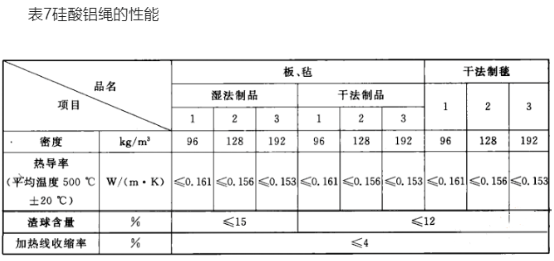

硅酸铝纤维绳主要用于小直径管道保温及膨胀缝填充，其安全使用温度与最高使用温度相同，硅酸铝纤维绳是以硅酸铝棉为主要原料，用其长纤维纺织后制成编织绳，根据成型和使用要求不同分为无碱玻璃纤维增强的编织绳和耐热不锈钢丝增强的编织绳，其性能见表7。

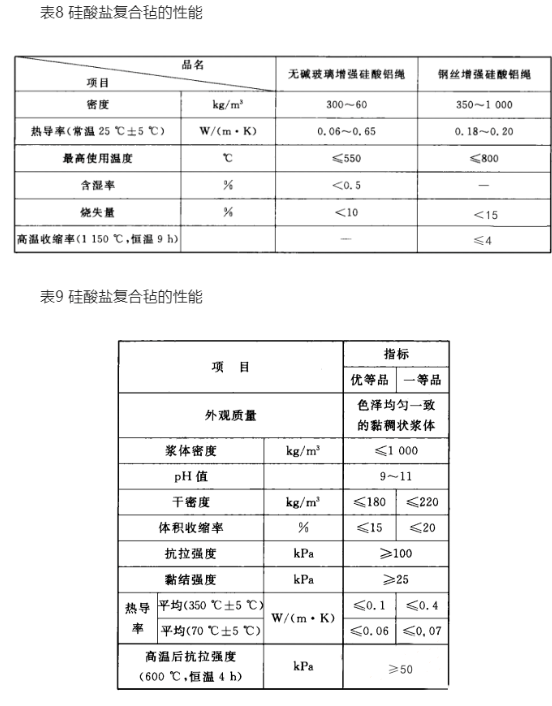

硅酸盐复合材料是以纤维、填料及粘结剂、助剂等为原料，按一定配比，先将纤维松懈，然后再经混合搅拌而成的粘稠状浆体，涂敷在工作面上，干燥后作为绝热层材料。它是一种新型材料，最高使用温度为600℃，安全使用温度≤550℃，其性能见表8。硅酸盐复合材料可以制作成绝热毡，性能见表9。

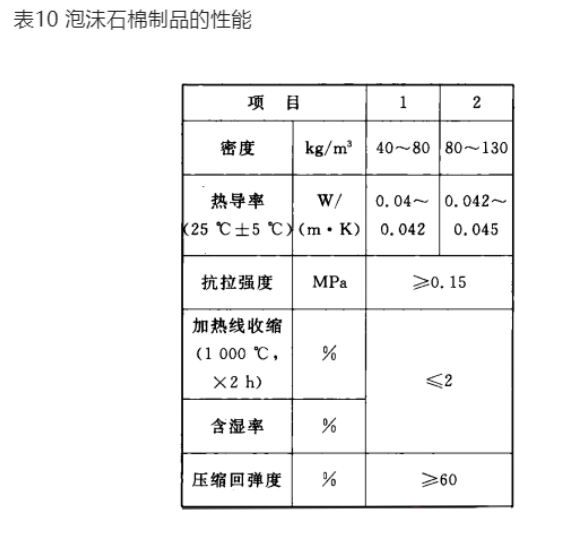

泡沫石棉是以湿石棉为主要原料，经发泡、成型、干燥等工艺制成泡沫状制品，用作保温层材料。成型制品分为普通型和憎水型两种，其中憎水型比较常用，其性能见表10。
