意想不到！工业副产石膏竟成保温材料新宠，大多数人竟然不知道

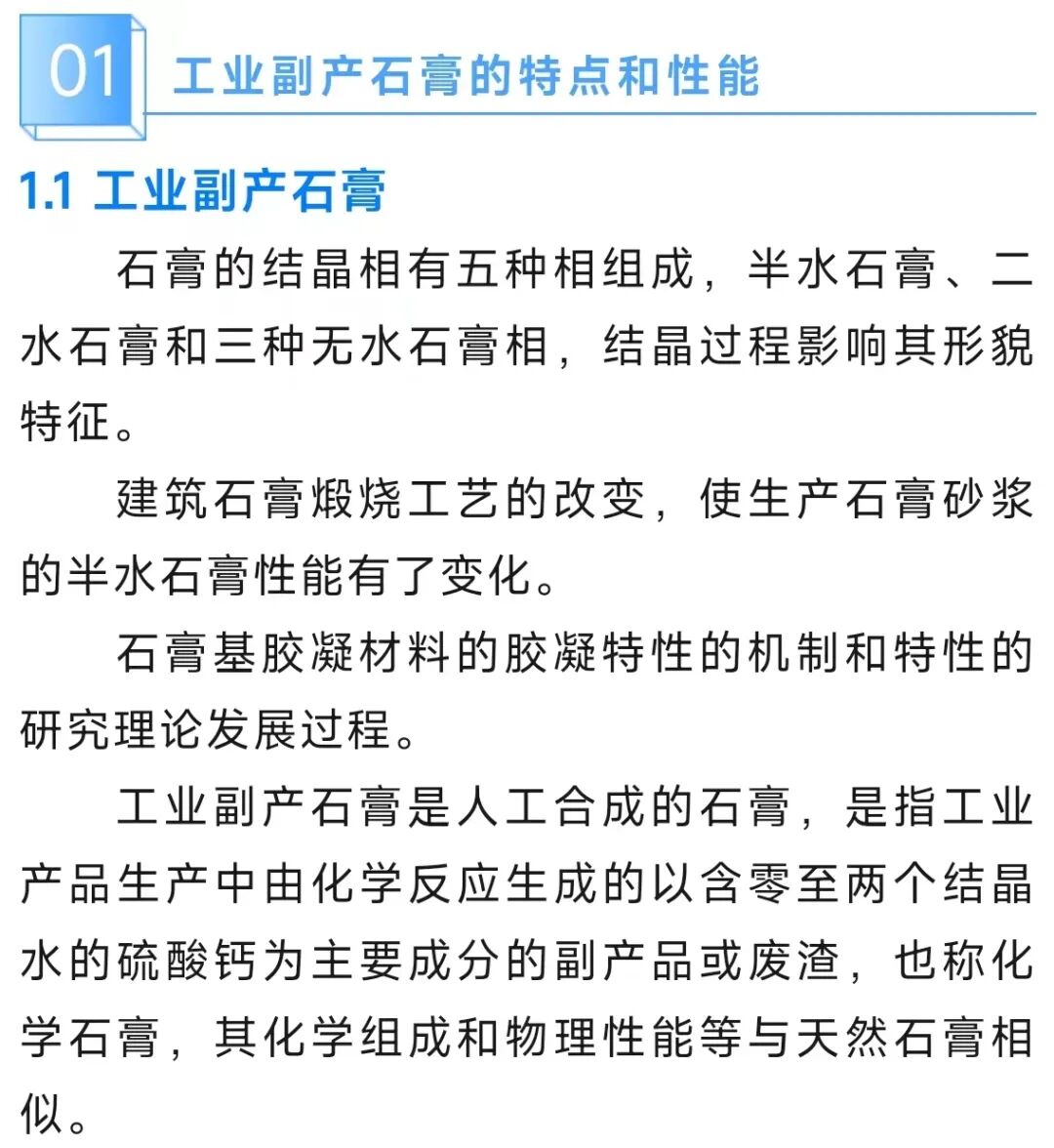

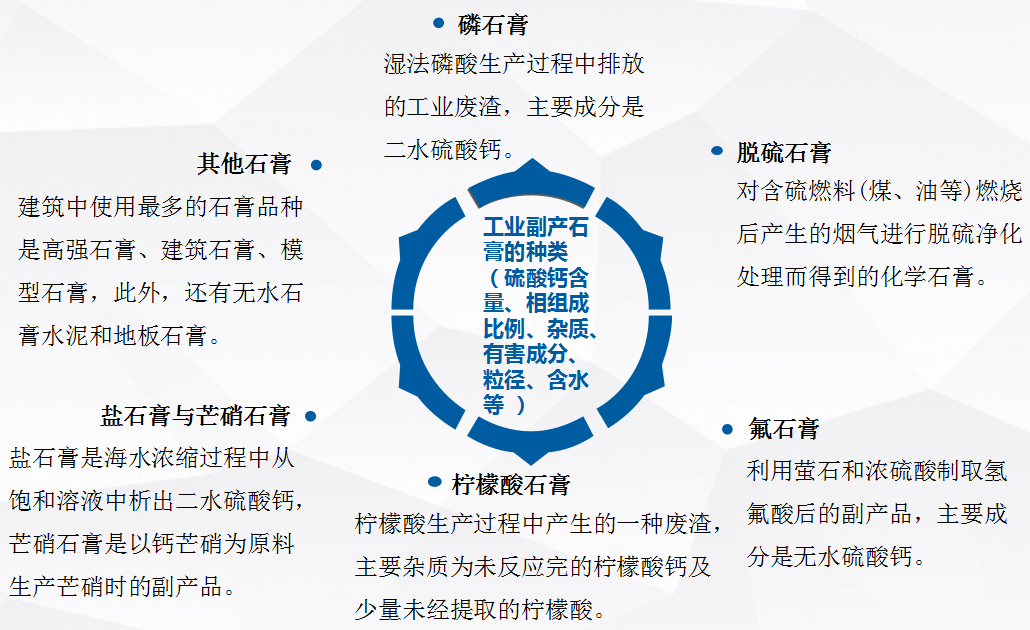

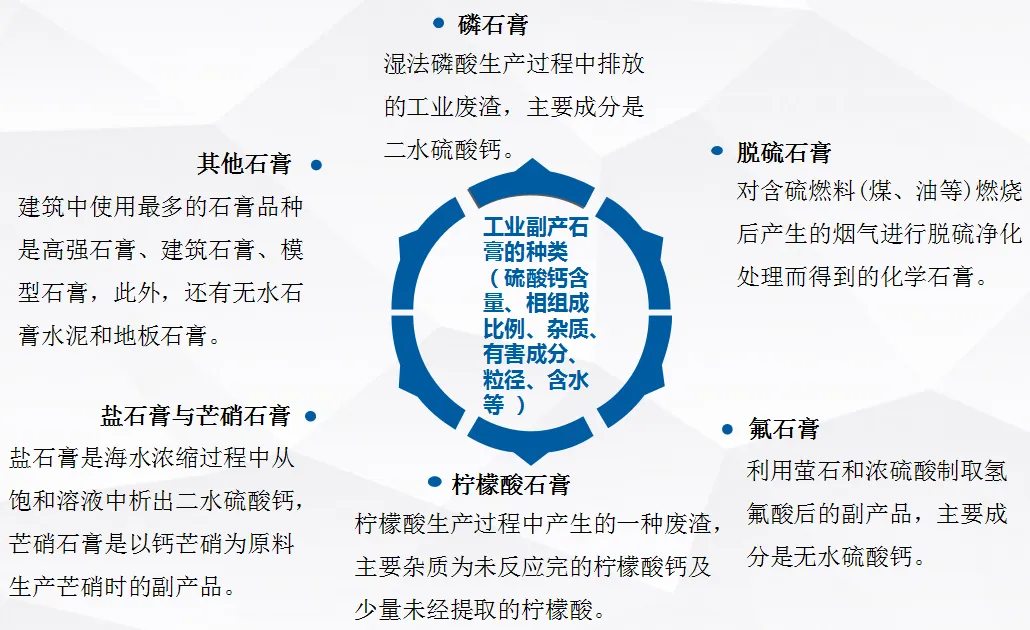

1.2 工业副产石膏种类

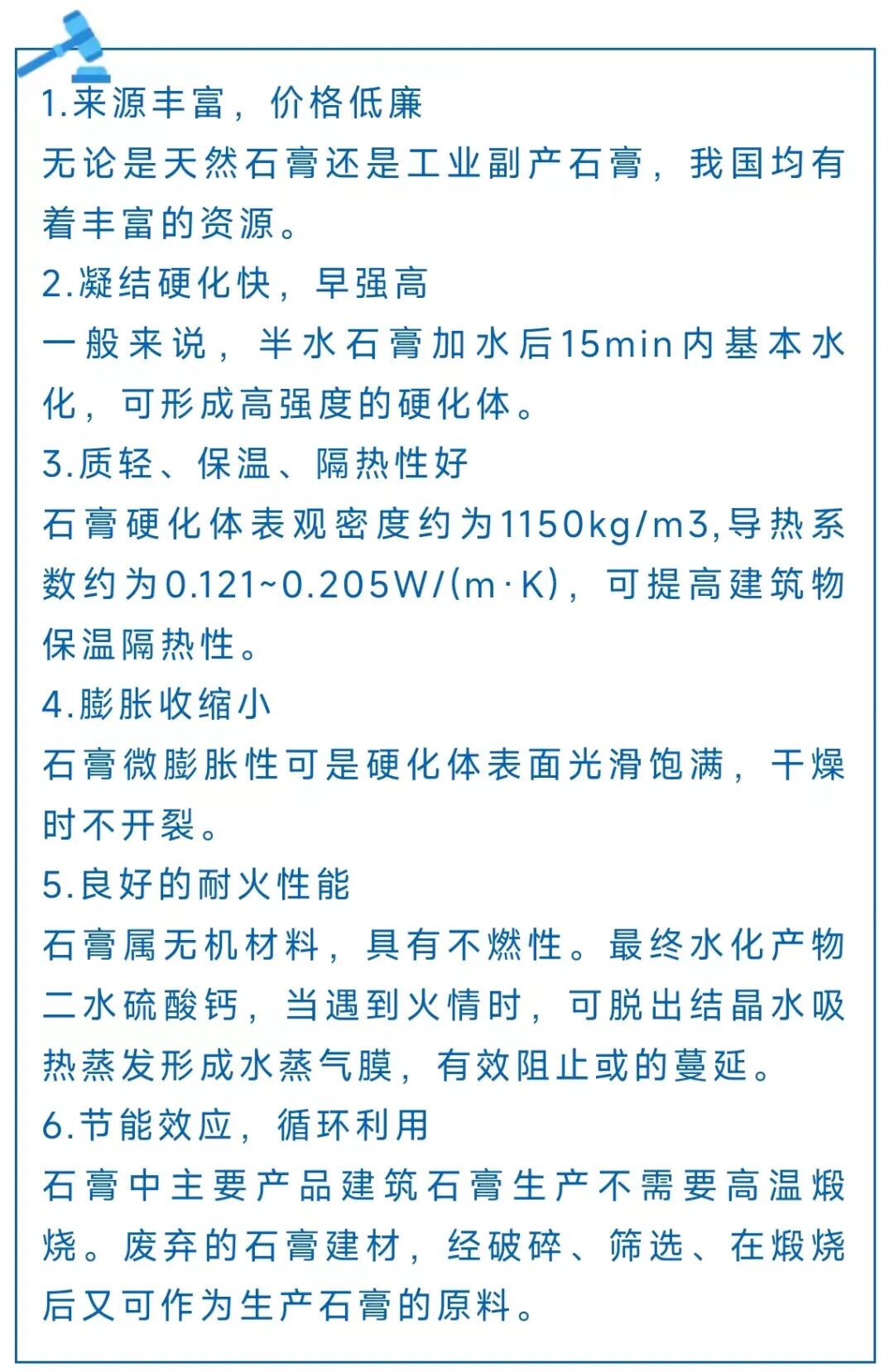

1.3 石膏材料优点
3.1 相变储能材料及分类
按化学成分分类：
1.有机相变材料如石蜡、脂肪酸和多元醇等，具有较高的相变潜热，相变温度范围宽，不易发生过冷和相分离现象；
2.无机相变材料包括无机水合盐、熔融盐等，它们具有较高的相变潜热、不具可燃性和低成本等优点。
3.2 相变储能材料的制备技术和性能
相变石膏建材的制备方法包括:
(1) 吸附浸渍法：将相变材料熔化为液态以后，将石膏板浸渍吸附液态相变材料，制备相变储能建筑材料。
(2) 直接混合法：将相变材料分散均匀后掺入到石膏建材中制备相变储能建筑材料。
3.4 石膏基相变储能材料热性能
相关研究方面有：
1.将膨胀珍珠岩吸附癸酸-十四醇复合相变材料直接掺入石膏中；
2.以石蜡为芯材的微胶囊相变材料，将制备的微胶囊相变材料掺入到石膏板中；
3.将十八烷与蜂蜡封装在多孔材料中并复合在石膏板后具有储热与保温作用；
4.以膨胀石墨吸附 Na2CO3·10H2O-Na2HPO4·12H2O二元无机水合盐相变复合材料，并且在石膏中掺入不同质量分数的相变复合材料。
3.5 石膏基相变储能材料相容性
1.研究天然植被和可再生资源作为填料，如木棉、羊毛等。
2.开发具有多功能的复合保温材料，不仅要有较高的强度、优良的保温隔热等3.基本性能，还需要有防火、隔音、调节温度等性能，应用于更多领域。
4.寻求更好的封装方式来延长石膏基相变储能墙体材料的使用寿命，进一步提高相变材料和石膏建材的相容性。
5.开发具有较高导热性能和安全的有机相变材料，使石膏基相变建材具有较优的力学性能和耐久性。
6.解决无机水合盐过冷度和相分离问题，并与石膏建材高效复合。
7.开发SiO2为壁材的盐微胶囊相变材料，并将其用于建筑节能材料。

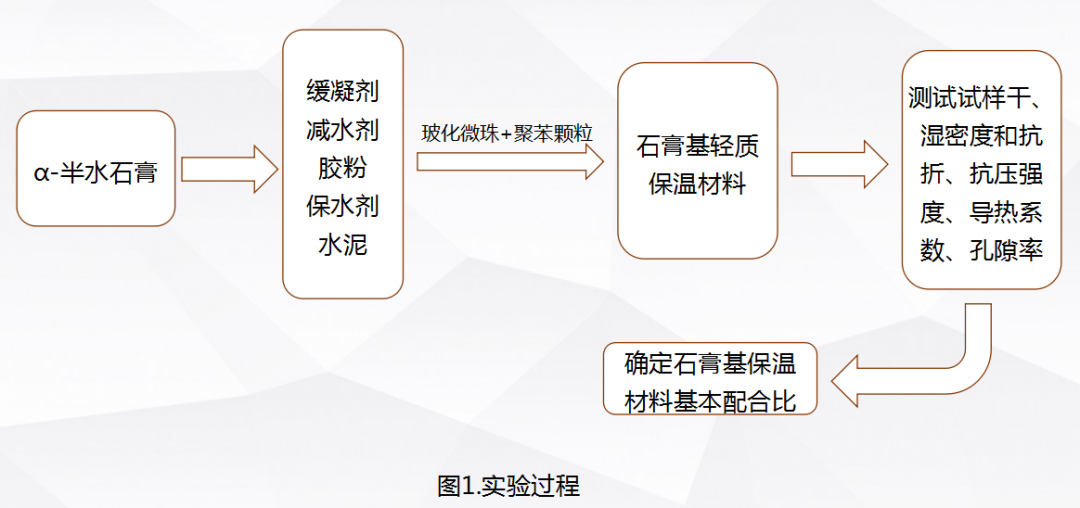

实验过程

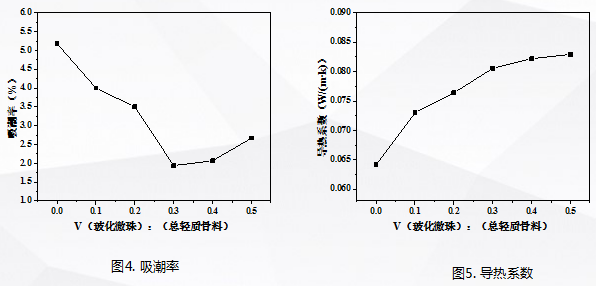

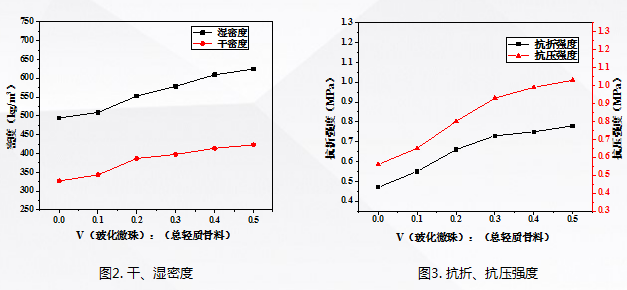

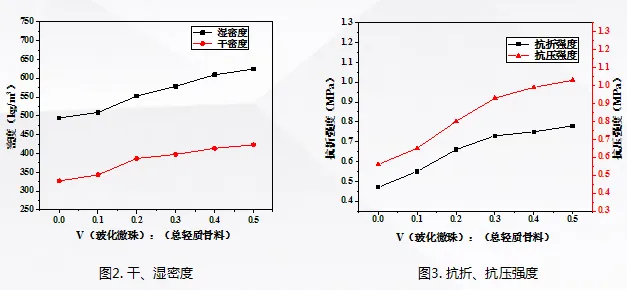

聚苯颗粒和玻化微珠级配对保温材料各项性能的影响

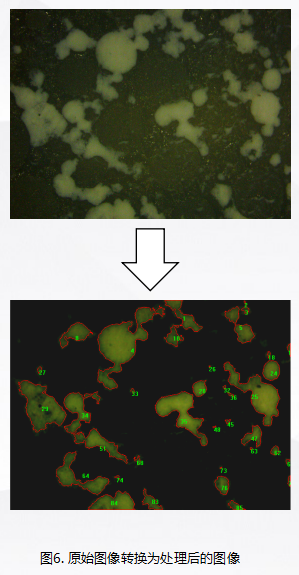

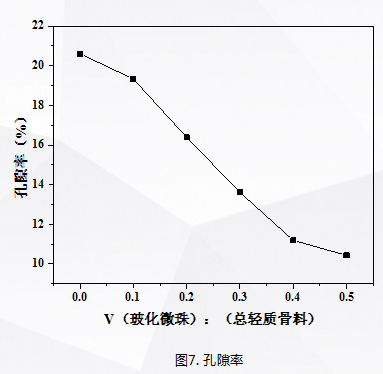

聚苯颗粒和玻化微珠级配对保温材料孔隙率的影响

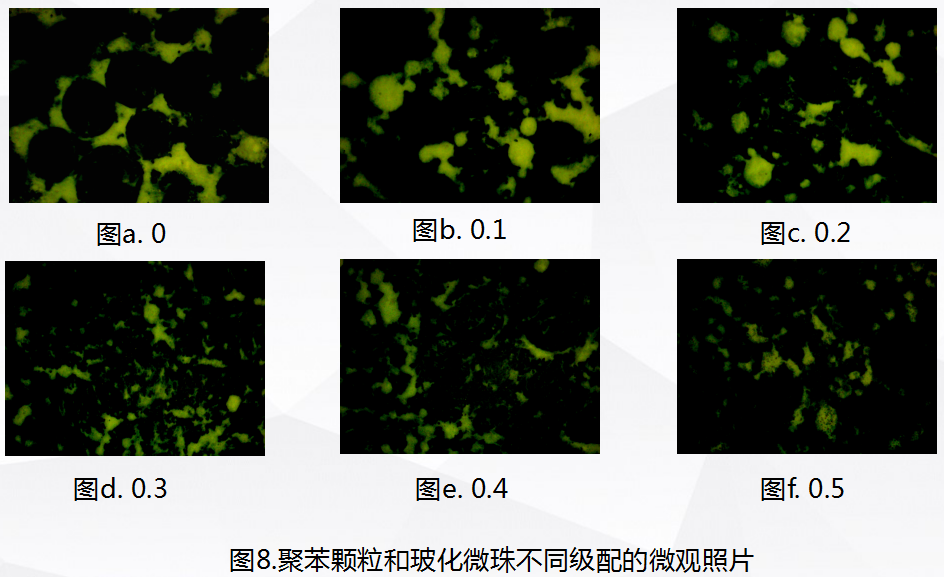

聚苯颗粒和玻化微珠不同级配的微观照片

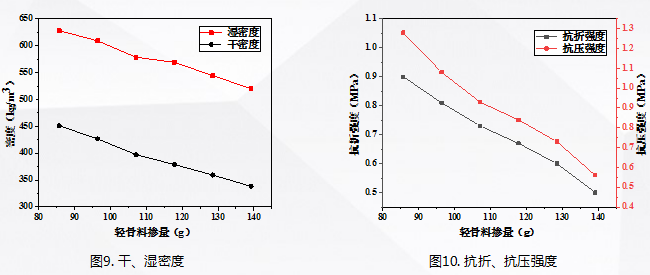

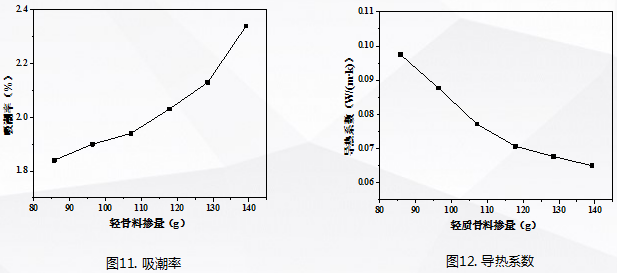

轻骨料掺量对保温材料各项性能的影响
本文来源：石膏建材网
声明：凡本平台注明“来源xxx”的文/图等稿件，本平台转载出于传递更多信息及方便行业探讨之目的，并不意味着本平台赞同其观点或证实其内容的真实性，文章内容仅供参考。如若侵权，联系删除。
