亚洲保温材料与节能技术展览会（上海）

气凝胶是一种低密度、高孔隙率、高比表面积的多孔材料，近年来越来越引起学术界和工业界的兴趣。由于气凝胶的多孔性能，其被广泛用于填充物的基底，例如用来填充相变储能材料和各类液体等。然而气凝胶的空洞被填充满之后，不仅失去了其原有的低密度、低热导率、高比表面积等性能，而且严格意义上也不再是气凝胶。另一方面，剪切增稠液是一种动能吸收材料类型，在抗冲击和弹道领域有广泛的应用。然而，剪切增稠液密度高，流动不均匀，难以形成粘聚结构限制了其使用。如何将剪切增稠液和气凝胶有效融合，实现高吸能效果，同时维持气凝胶的低密度和多孔特性，是一个巨大的挑战。

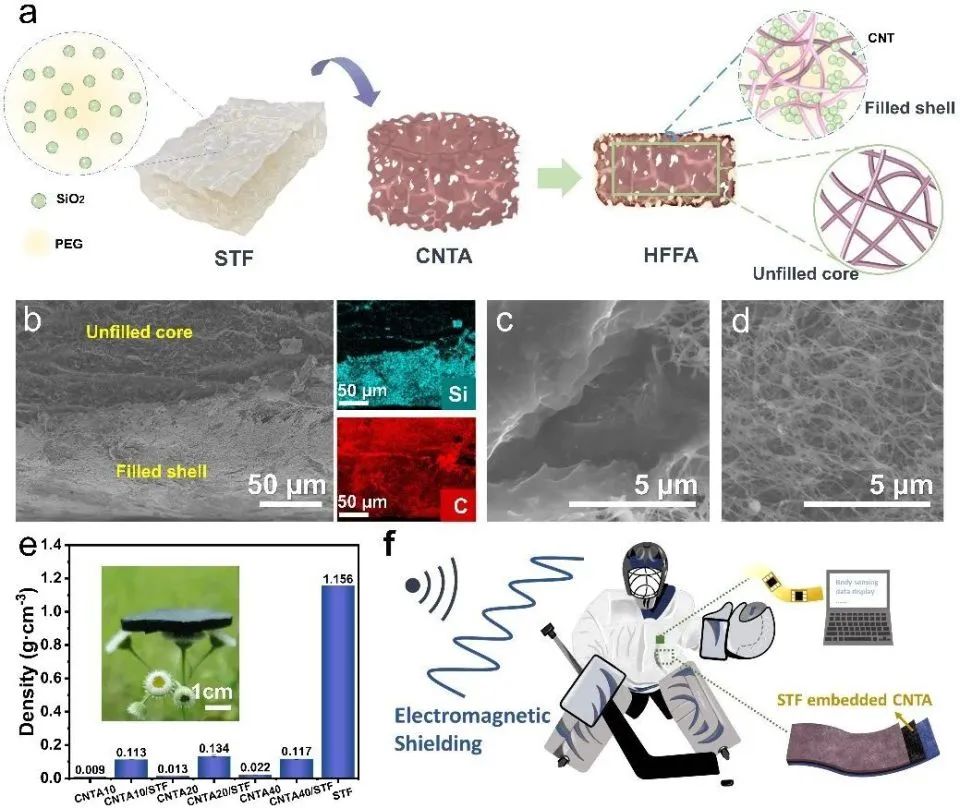

图1. HFFA的制备示意图、剪切增稠液填充范围表征图、不同质量对比图以及实际应用图

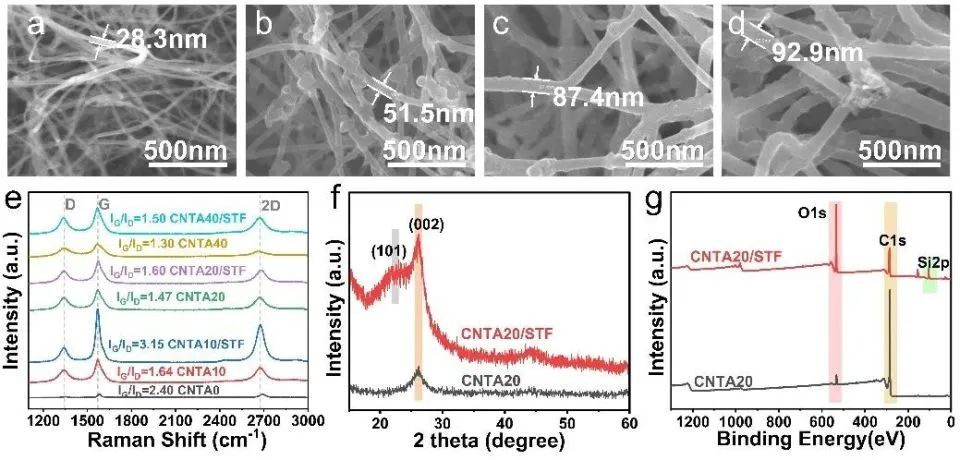

图2. CNTA以及HFFA的表征

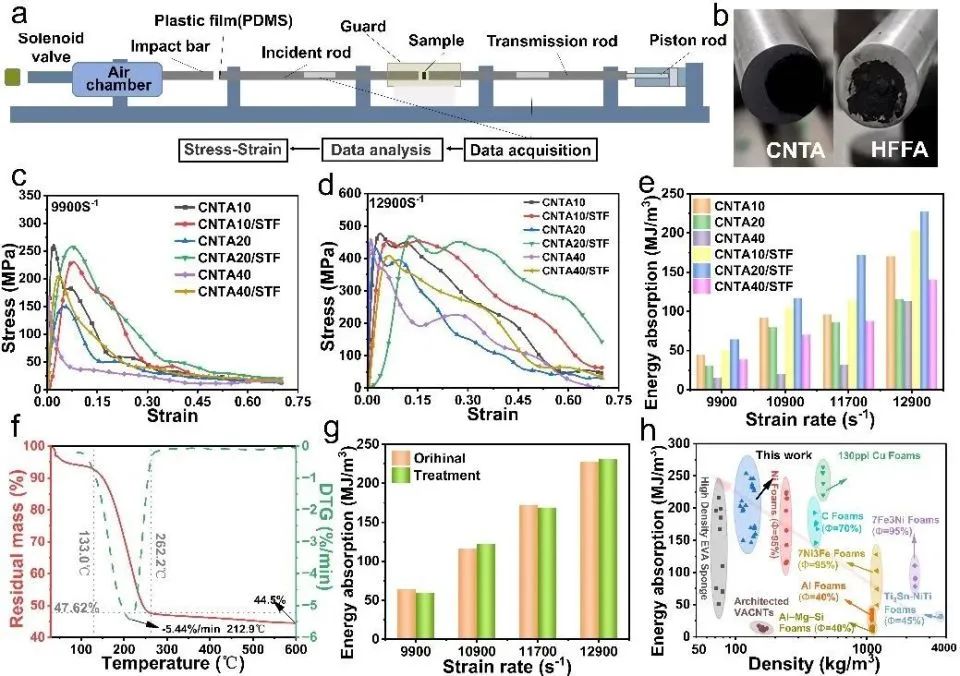

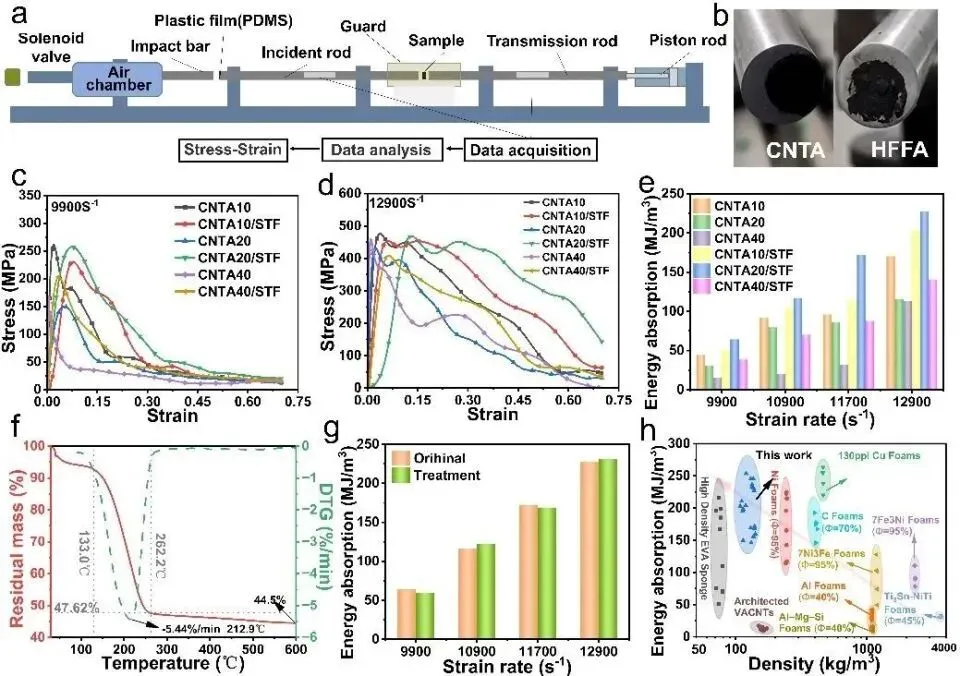

图3. 不同HFFA样品的动态力学性能分析图

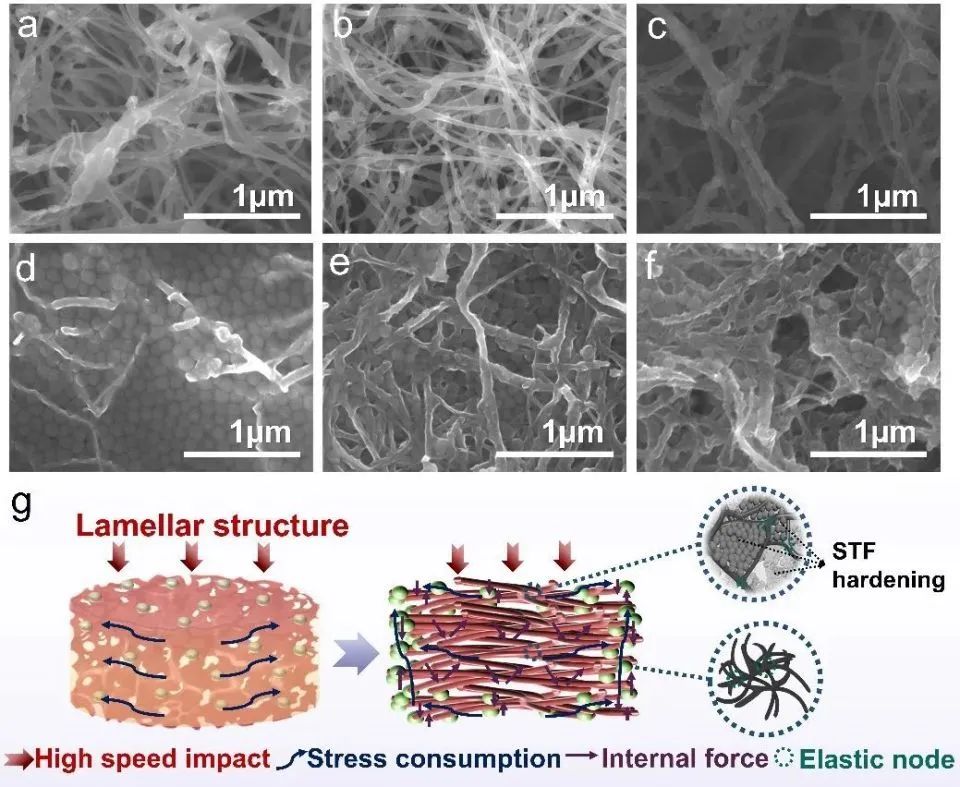

图4. 动态压缩后的表征以及动能吸收机理分析图

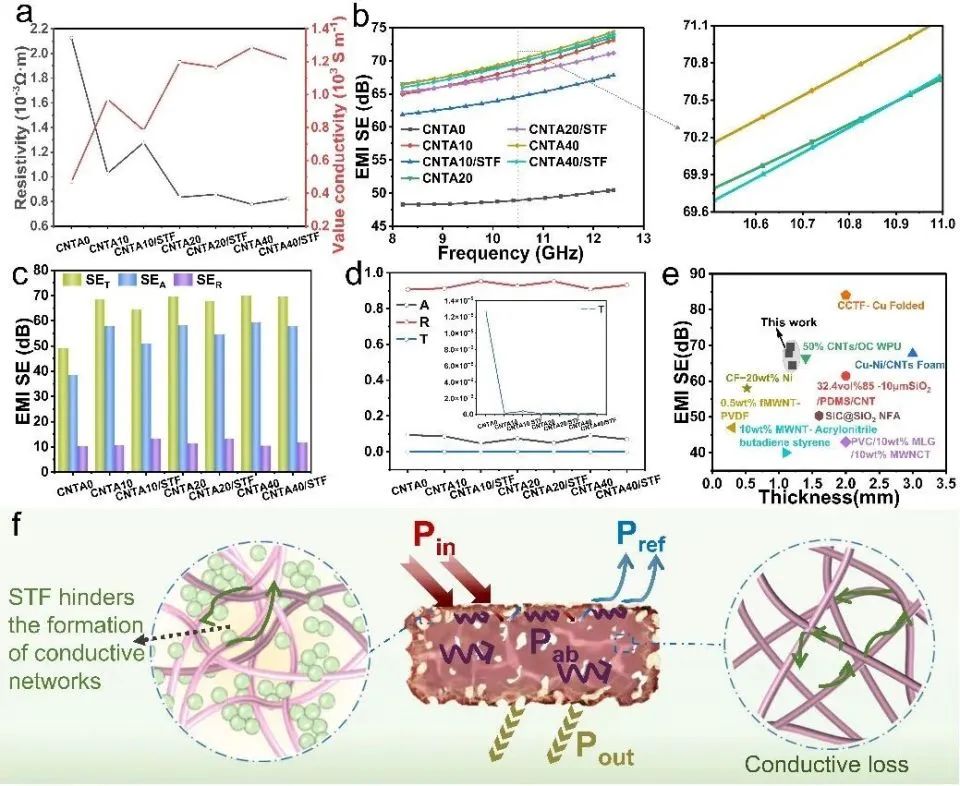

图5. 电磁屏蔽性能分析图以及电磁屏蔽原理图

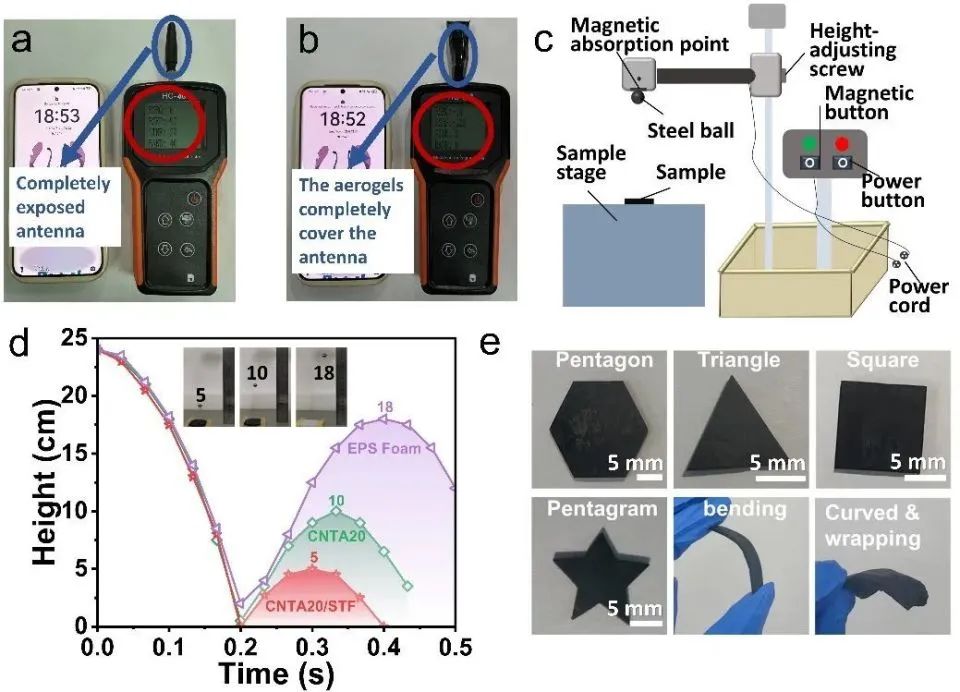

图6. 实际电磁屏蔽和动能吸收应用实验
